노출배관용 편수칼라관 CLAMP(클램프)

CLAMP(클램프) 종류

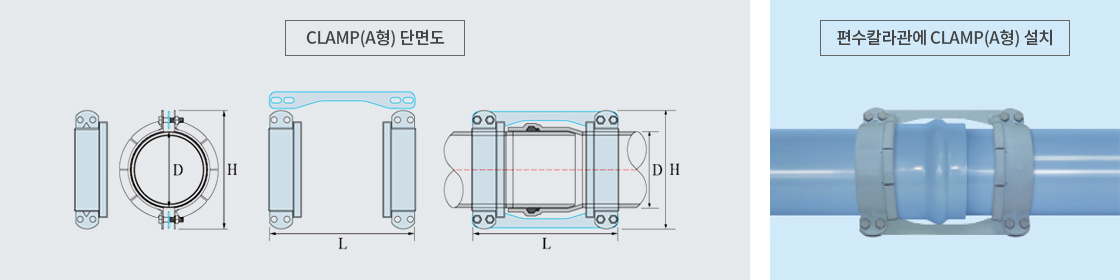

내진형(A형) 클램프

내진형(A형) 클램프

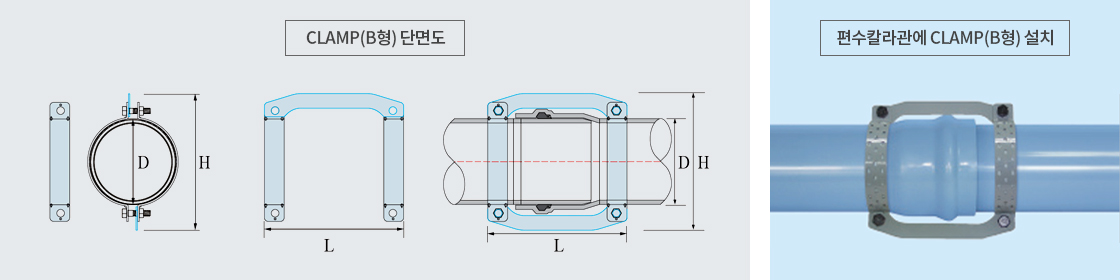

일반형(B형) 클램프

일반형(B형) 클램프

규격치수
D (관 외경)내진형(A형) 클램프일반형(B형) 클램프
H (높이)L (폭)H (높이)L (폭)
5060159295128220
6576175295145220
7589186295158250
100114210340182250
125140240340--
150165290417249320
200216337417300350
250267416511368460
300318461511418510
350355496606--
400400566606--
CLAMP(클램프) 용도
  • HI-3P (3중벽 구조) 내충격 수도용 편수칼라관접합부위 이탈방지
  • 노출배관용, 부등침하가심한 매립지 배관용으로 수요자의 요청에 의하여 공급함.
CLAMP(클램프) 특징
  • 편수칼라관 접합부위의 이탈을 방지하여 접합부위의누수를 전면 차단 시켜준다.
  • 조립이 간편하여쉽게 시공 할 수 있다.
  • 부식되지 않아 반영구적으로사용할 수 있다.
CLAMP(클램프) 사용법
  • Clamp를 편수칼라관 접합부위 양쪽에 설치하고 연결용철판 (Bar)을 끼운후 볼트로 단단히 조여주면 된다.

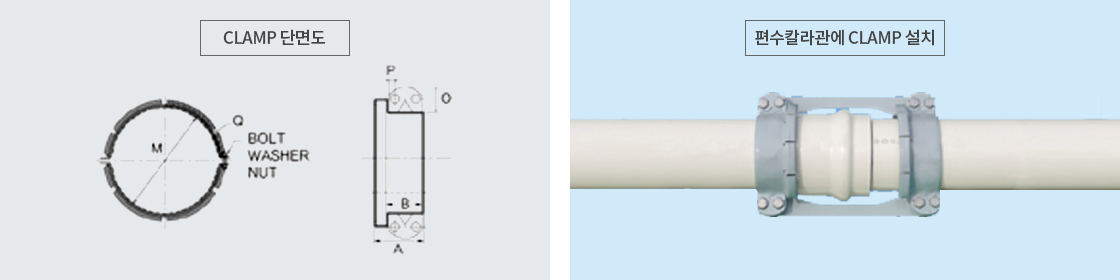

GIS용 편수 칼라관의 치수 및 허용차

규격치수
규격표준허용차표준허용차비고비고
5055.25060540101
65〃〃76〃〃〃1
75〃〃89〃〃〃2
100〃〃114〃〃〃3
125〃〃140〃〃〃3
15071.46516575012.53
200〃〃216〃〃〃5
25081.47526710〃14.55
300〃〃318〃〃〃7
350〃〃355〃〃〃7
400〃〃400〃〃〃7
